Travaux exploratoires avec des données satellites : Bilan des résultats obtenus

Raya Berova (DMRG), Gaëtan Carrère (SES - DR971), Thomas Faria (SSP Lab), Clément Guillo (SES - DR971), Tom Seimandi (SSP Lab)

28 mai 2024

Plan de la présentation

1️⃣ Introduction

2️⃣ Méthodologie

3️⃣ Les données

4️⃣ Résultats obtenus

5️⃣ Structure du projet

6️⃣ Discussion

1️⃣ Introduction

Origine du projet

  • Dans le cadre du stage de Quentin Chabennet en 2022, participation au Challenge Data “Land cover predictive modeling from satellite images”
  • SSM Agriculture: travail avec le Centre d’études spatiales de la biosphère (Cesbio). Comparaison de la carte d’occupation du sol issue de l’enquête Teruti avec une carte construite avec des données de télédétection
  • En Guyane, fonds de carte issus de données Pléiades utilisés pour la collecte
  • Discussion sur la possibilité d’utiliser de l’imagerie satellite pour faciliter l’organisation de l’enquête cartographique en Guyane et à Mayotte

Une source de données à fort potentiel

  • En théorie, observation de tout le territoire quasiment en temps réel
  • Sentinel-2 : données haute résolution en accès libre à haute fréquence temporelle. Un même territoire est couvert environ tous les 5 jours
  • Une grande communauté utilise ces données, ce qui donne lieu à la publication de contenu open-source (détection de nuages, etc.)

Une source de données à fort potentiel

  • Pléiades : données très haute résolution. Archives disponibles gratuitement pour l’Insee, et possibilité de faire des commandes (tasking), gratuites sous un certain quota

Utilisation pour la statistique publique

  • Mémorandum de Varsovie adopté par le Comité du Système statistique européen, pour encourager l’utilisation des données satellites pour l’élaboration de statistiques publiques
  • Utilisation en complément des sources traditionnelles pour améliorer la connaissance de l’Insee sur le bâti :
    • En particulier dans les DROM, facilitation de l’organisation des enquêtes cartographiques
    • Cartographie du bâti à un instant précis
    • Etudes ponctuelles (consommation d’espace)

Utilisation pour la statistique publique

  • Possibilité d’aller jusqu’à contribuer à des estimations de population ?
  • Nombreux acteurs intéressés : DMS (DMRG), DMTR, directions Antilles-Guyane et La Réunion-Mayotte

Début des travaux

  • Détection automatique de changements (apparitions, disparitions) sur le bâti dans les DROM (Mayotte)
  • Appui pour l’organisation des enquêtes cartographiques :
    • On sélectionne les îlots concernés
    • On récupère des données satellites couvrant ces îlots à la date de la précédente enquête cartographique et des données fraîches
    • A l’aide de la méthode développée, on repère les ilots avec beaucoup de nouveaux bâtiments, etc.

Plan de la présentation

1️⃣ Introduction

2️⃣ Méthodologie

3️⃣ Les données

4️⃣ Résultats obtenus

5️⃣ Structure du projet

6️⃣ Discussion

2️⃣ Méthodologie

Segmentation sémantique

Pleiades © CNES_2022, Distribution AIRBUS DS

Entrainement d’un modèle de segmentation

  • On entraîne un modèle à segmenter automatiquement à partir d’exemples annotés. Pour cela il faut :
    • Collecter des images satellites
    • Produire les annotations de ces images (emplacement des bâtiments)
  • On apprend au modèle à reproduire les annotations en partant des images. On espère qu’il pourra généraliser à d’autres images

De segmentation à détection de changements

Plan de la présentation

1️⃣ Introduction

2️⃣ Méthodologie

3️⃣ Les données

4️⃣ Résultats obtenus

5️⃣ Structure du projet

6️⃣ Discussion

3️⃣ Les données

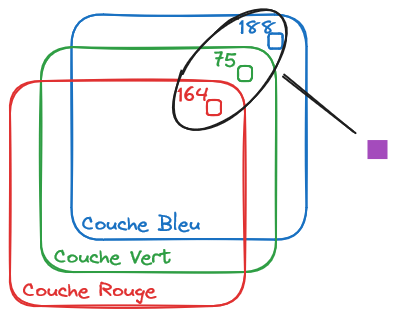

Qu’est-ce qu’une image ?

Une image en couleurs concatène plusieurs tableaux de chiffres, un tableau pour chaque couleur Rouge (R), Vert (G), Bleu (B) :

Une image satellite

  • Une image satellite peut avoir d’autres couches (ou bandes) que les RGB : infrarouge par exemple
  • Les images satellites contiennent des informations géographiques → chaque pixel a des coordonnées dans l’espace

Caractéristiques d’une image satellite

Plusieurs caractéristiques existent pour une image satellite :

  • La résolution spatiale
  • La fréquence d’acquisition
  • La résolution spectrale
  • La couverture géographique

La fréquence d’acquisition et la couverture géographique nous intéressent tout particulièrement ici !

Images satellite à notre disposition

  • Images très haute résolution : Pléiades (Airbus)
  • Images haute résolution : Sentinel2

Images Pléiades

  • Fréquence d’acquisition :

    • Archives gratuites
    • Payant sur demande (1,80€/km²): 6 à 8 mois pour avoir un département

  • Résolution spectrale : 3 bandes (RGB)

  • Résolution spatiale : un pixel = \(0.5m \times 0.5m\)

  • Taille d’une image : \(2000 \times 2000\) pixels = 1km²

Images Sentinel2

  • Fréquence d’acquisition : tous les 5 jours et gratuit

  • Résolution spectrale : 13

  • Résolution spatiale : un pixel = \(10m \times 10m\)

  • Taille d’une image : \(250 \times 250\) = 6.25 km²

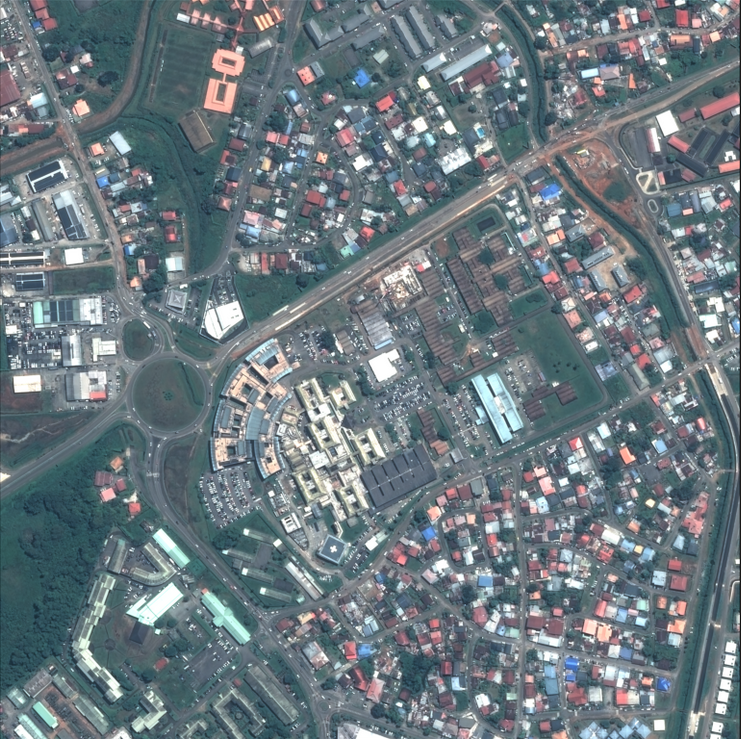

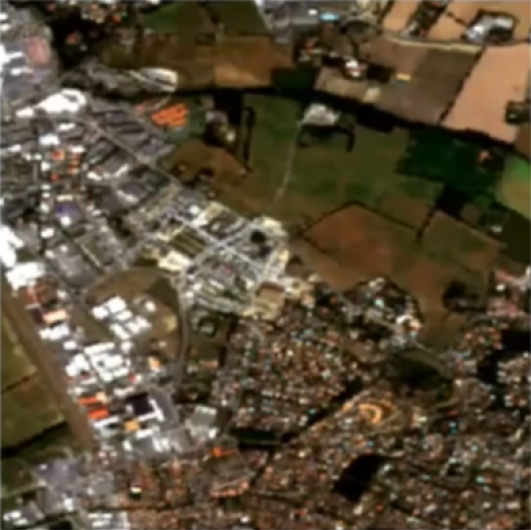

Pléiades vs Sentinel-2

Pleiades © CNES_2022, Distribution AIRBUS DS

Sentinel2

Sources disponibles de localisation de bâtiments

Deux sources d’annotations envisagées pour les bâtiments :

  • Le RIL (INSEE)
  • La BDTOPO (IGN)

Le RIL

  • Annotation d’un bâtiment = un point qui donne l’emplacement du bâtiment (porte d’entrée ?)
  • Le répertoire des immeubles localisés est une base de sondage actualisée dans les DOM par l’enquête cartographique
  • Annotations en quantité limitée : l’enquête cartographique ne met à jour qu’un cinquième des logements du RIL dans les DOM
  • Concept de logement

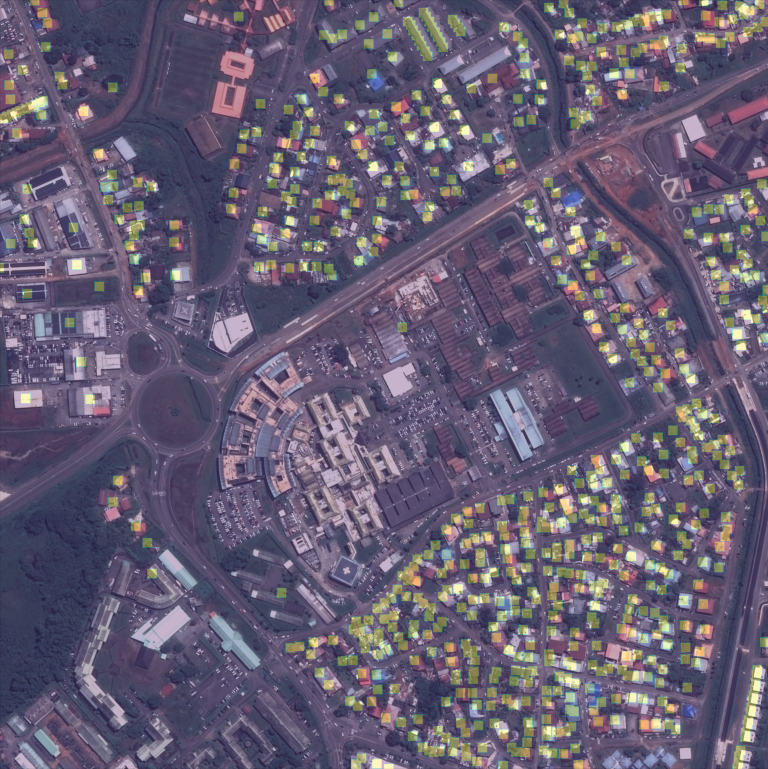

Exemple d’annotations RIL

Masque RIL, Pleiades © CNES_2022, Distribution AIRBUS DS

La BDTOPO

  • Annotation d’un bâtiment = un polygone
  • Elle est construite à partir de plusieurs sources, notamment à partir d’ortho-photos de l’IGN (prises de vue aériennes)
  • Les éléments de la BDTOPO produite une année donnée ne sont pas datés précisément
  • La BDTOPO n’est pas synchronisée avec les images Pléiades que l’INSEE acquiert

On la retient tout de même pour annoter les images Pléiades.

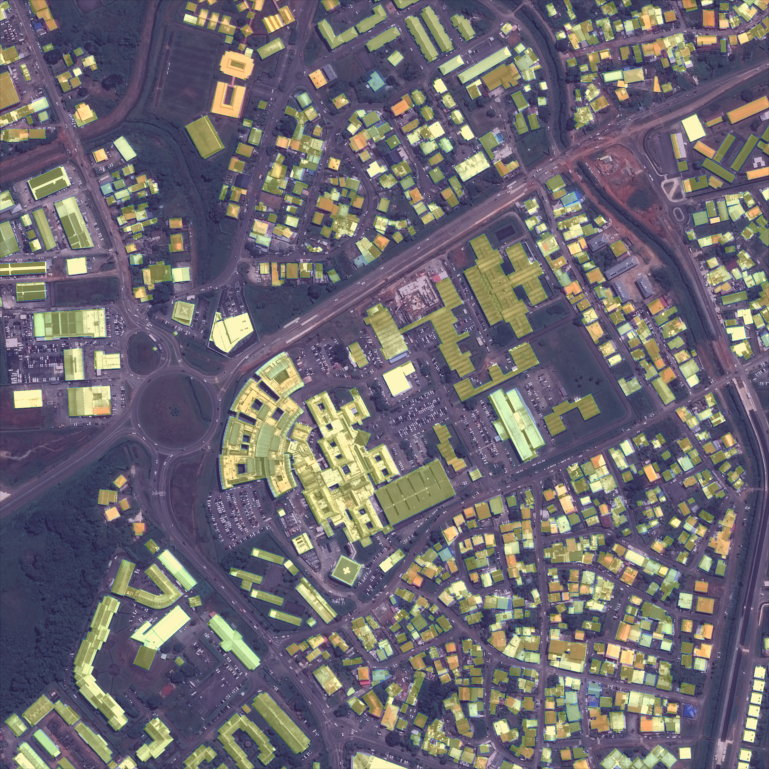

Exemple d’annotations BDTOPO

Masque BDTOPO, Pleiades © CNES_2022, Distribution AIRBUS DS

Plan de la présentation

1️⃣ Introduction

2️⃣ Méthodologie

3️⃣ Les données

4️⃣ Résultats obtenus

5️⃣ Structure du projet

6️⃣ Discussion

4️⃣ Résultats obtenus

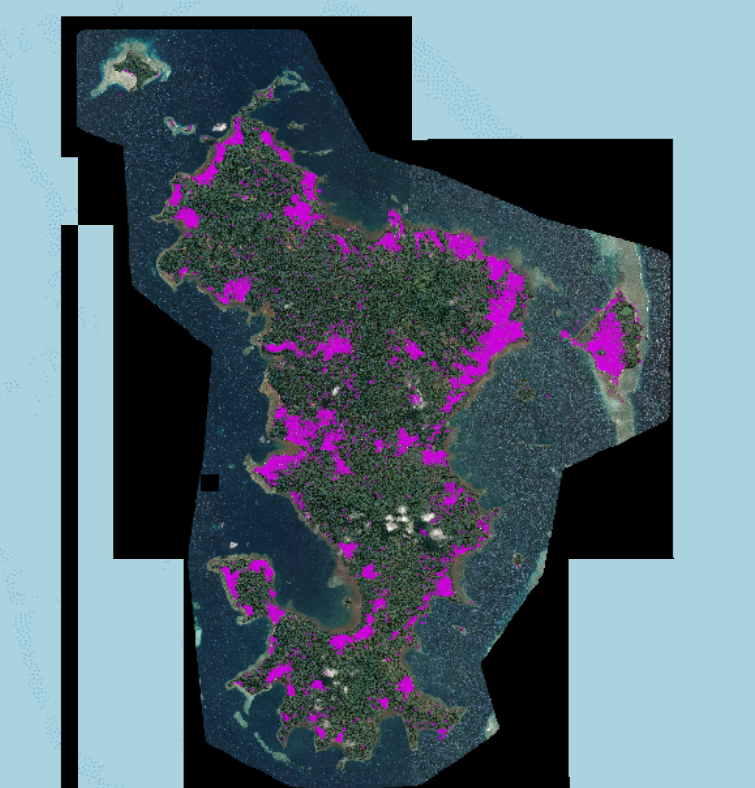

Résultats de Mayotte

Pleiades © CNES_2022, Distribution AIRBUS DS

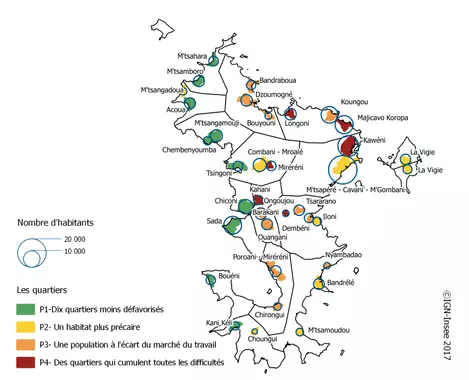

Prédictions originales 2023 de Mayotte et localisation des quartiers de l’île (Insee 2012), Pleiades © CNES_2022, Distribution AIRBUS DS

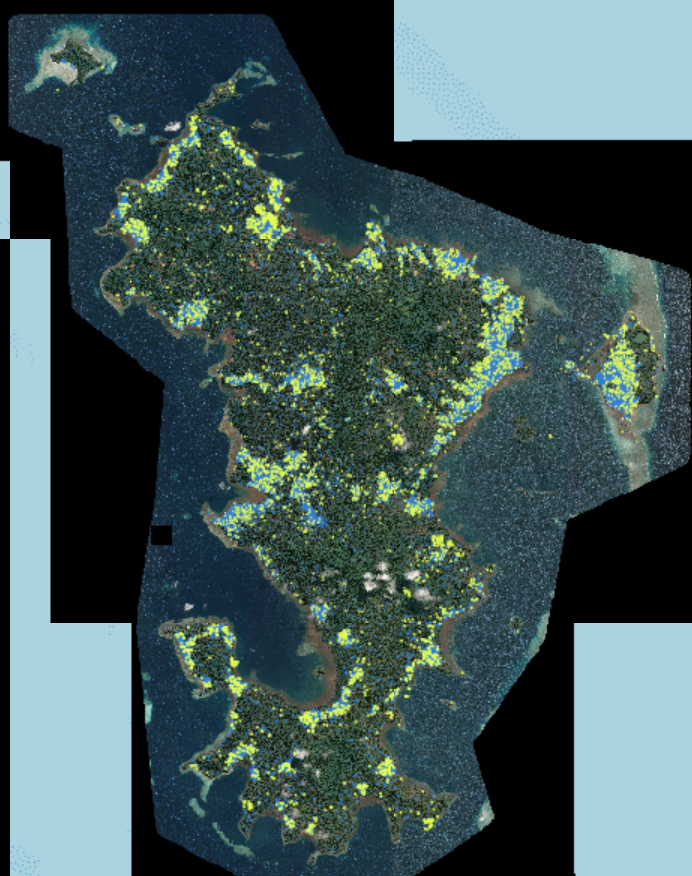

Étalement urbain

Pleiades © CNES_2022, Distribution AIRBUS DS

Construction de logements

Prédictions 2023 sur fond d’image 2020 et sur fond d’image 2023, Pleiades © CNES_2022, Distribution AIRBUS DS

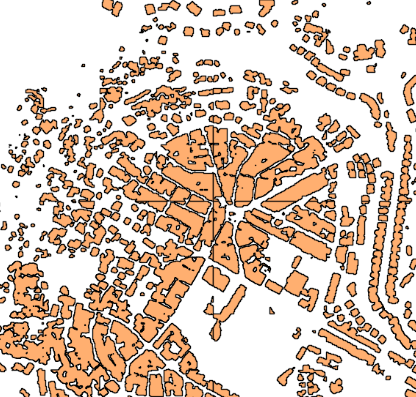

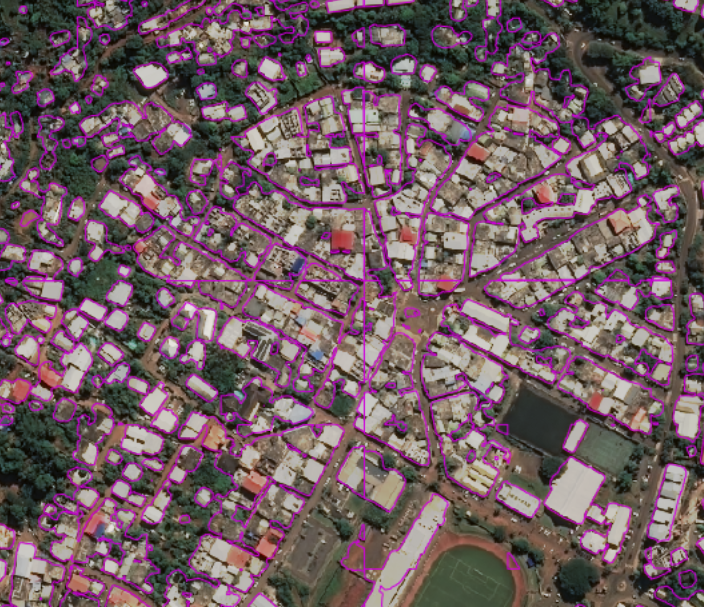

Prédictions d’un centre-ville

Prédictions originales 2023 d’une zone de Mayotte, Pleiades © CNES_2022, Distribution AIRBUS DS

Imperfections du modèle

  • Frontières entre les images
  • Délimitations imprécises
  • Minuscules polygones

Nettoyage des polygones

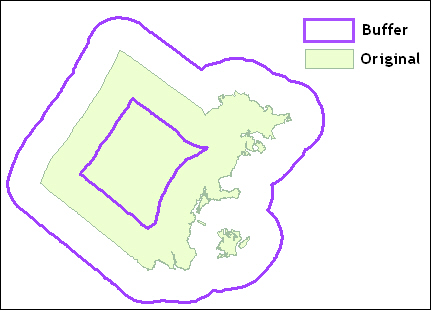

  • Application d’un buffer positif puis négatif
    • Propriétés de lissage (arrondis)
    • Clôture des petites brèches dans les bâtiments
  • Fusion des polygones qui s’interceptent pour effacer les frontières

Petits polygones ?

Présence de petits polygones (de 1m² à 10m²) : qu’en faire ?

  • Logement décent : 9m²
  • Mayotte : 30% environ des logements n’ont pas accès à l’eau potable

On ne cherche pas que les logements décents :

  • Recherche d’exhaustivité pour soutenir les enquêteurs
  • Objectifs d’estimation de population (nombre de bâtiments ou surface ?)

Petits polygones ?

  • Observations manuelles : les petits polygones pointent souvent sur des bâtiments qui n’ont pas été repérés entièrement par l’algorithme. Ce n’est donc pas que du bruit.

Conclusion : dans la mesure du possible, on conserve ces polygones.

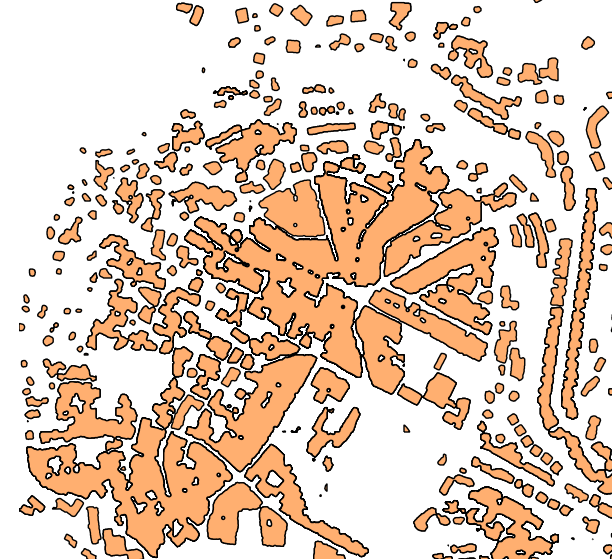

Résultat du nettoyage

Evolution du bâti

Pour estimer l’évolution de la population, on se penche sur l’évolution de la surface construite.

Plusieurs approches considérées :

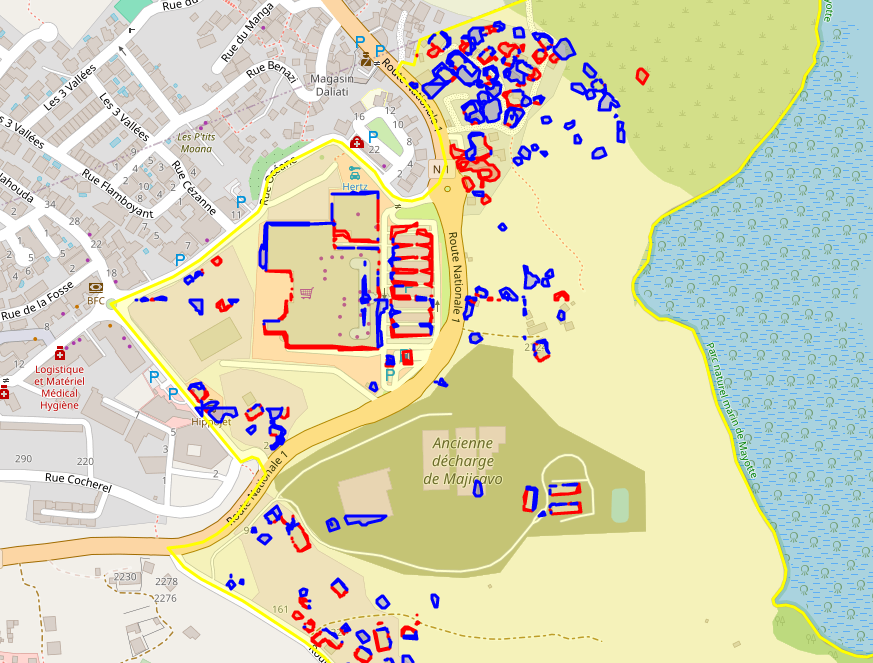

  • Créations et suppressions “pures” : aucune intersection avec un bâtiment existant
  • Soustraction du bâti de deux années distinctes

C’est la deuxième approche qui est privilégiée car les créations pures peuvent passer à côté de l’étalement d’un quartier.

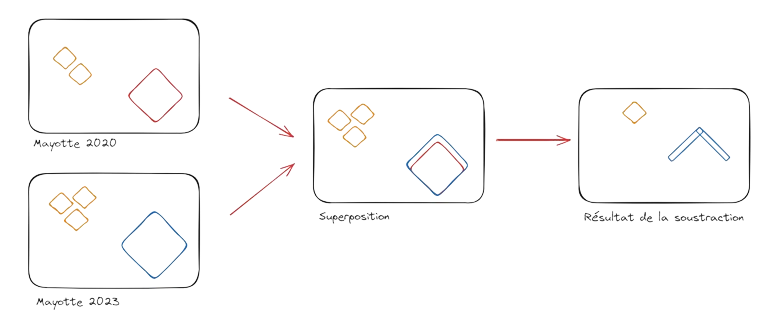

Soustraction du bâti

Soustraction du bâti

Nettoyage de la soustraction

\[ \text{Indice de Compacite} = (4 * \pi * \text{Aire}) / (\text{Perimetre} ^2) \]

Seuiller les polygones selon cet indice permet de supprimer les plus longilignes.

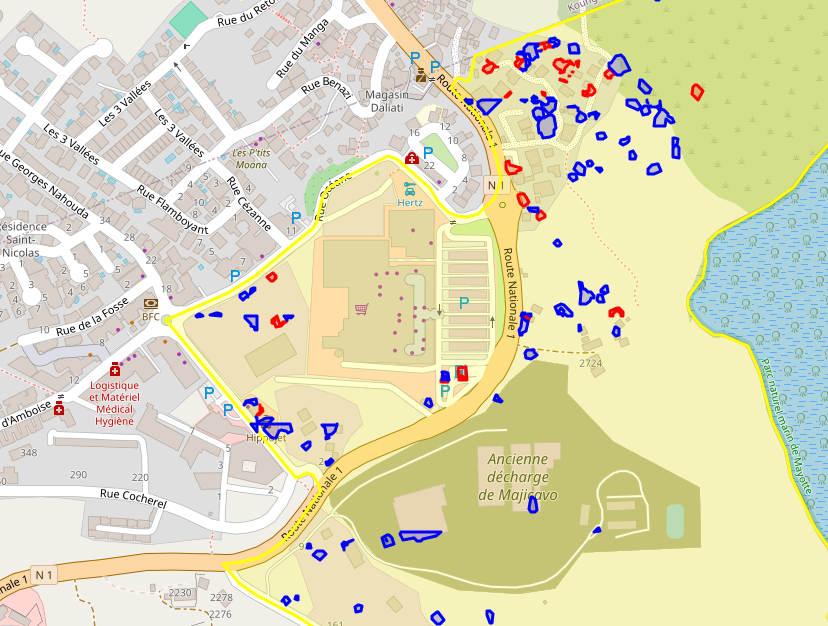

Résultat

On obtient donc la différence de bâti d’une année à l’autre.

Plan de la présentation

1️⃣ Introduction

2️⃣ Méthodologie

3️⃣ Les données

4️⃣ Résultats obtenus

5️⃣ Structure du projet

6️⃣ Discussion

5️⃣ Structure du projet

Outils utilisés

  • Projet techniquement complexe pour diverses raisons :
    • Données non traditionnelles
    • Volumétrie des données
    • Besoins ressources computationnelles élevées
    • Reproductibilité nécéssaire
  • Nécessité d’utiliser des technologies spécifiques, pas forcément dans le toolkit standard du statisticien
  • Plateforme SSPCloud centrale pour la réalisation d’un tel projet
  • Projet construit en 6 étapes séquentielles

Chaîne de traitement

Etape 1 : Acquisition des images satellitaires

  • Récupération artisanale des images Pléiades :
    • Demandes réalisées par mail à l’IGN, échanges via FTP
    • Groupe DMRG créé sur Dinamis, mais non utilisé
  • Images de Guyane via ST973
  • Datation des images peu précise et non standardisée
  • Stockage des images orthos 8bits sur le SSPCloud

Etape 2 : Nettoyage et annotation des images

  • Pipeline Python pour formatter les images brutes :

    • Sélection des images pour une zone d’intérêt
    • Suppression des images ennuagées
    • Découpage des images \(125m \times 125m\)

  • Pipeline de labellisation des images satellites avec la BDTOPO

  • Automatisation avec Argo Workflow

Etape 3 : Modélisation et entraînement

  • Entraînement avec le package Pytorch

  • Suivi et comparaison des modèles avec MLFlow

  • Utilisation GPU indispensable (10h d’entraînement sur le SSP Cloud)

  • Automatisation avec Argo Workflow

Etape 4 : Inférence du modèle

  • Utilisation de MLFlow pour l’entrepôt de modèle

  • Déploiement d’une API pour réaliser l’inférence pour :

    • une image donnée
    • un îlot donné
    • un contour géographique donné

  • Déploiement continu de l’API avec ArgoCD

  • Réalisation de l’inférence sur l’ensemble des images en parallèle avec Argo Workflow

Etape 5 : Mise à disposition des résultats

  • Déploiement d’un Geoserver pour mettre à disposition les fichiers géographiques (images et prédictions)

  • Développement d’une application React pour visualiser les résultats

Etape 6 : Analyses des résultats selon les cas d’usages

  • Travail statistique sur les prédictions :
    • Détection des zones à forte créations/disparitions
    • Production de statistiques par îlot
    • Evaluation des résultats
  • Dépendant des cas d’usages, quelles priorisations ?

En résumé

  • 🛠️ Multitude d’outils à utiliser :
    • Kubernetes, Docker, stockage MinIO, API, ArgoCD, Argo Workflow, MLFlow, React…
  • … mais dont le coût d’apprentissage est rapidement rentabilisé :
    • Technologies “state of the art”
    • De plus en plus utilisées à l’Insee (LS3)
  • ⚠️ Coût de maintenance élevé ! Compétences rares à l’INSEE (ou ailleurs ?)

Plan de la présentation

1️⃣ Introduction

2️⃣ Méthodologie

3️⃣ Les données

4️⃣ Résultats obtenus

5️⃣ Structure du projet

6️⃣ Discussion

6️⃣ Discussion

Résultats de l’expérimentation

  • Résultats prometteurs pour le soutien de l’enquête cartographique
  • Première utilisation des algorithmes effectuée par la DMTR pour prioriser l’envoi d’agents sur le terrain
  • Opportunité pour le soutien des estimations de population à Mayotte
  • Parti pris de présenter une chaîne complète de production en guise de POC !
  • Choix rapides ➡️ nombreuses améliorations possibles

Etape 1

  • Les données Pleiades dont nous disposons sont fournies par l’IGN et ne sont datées qu’à l’année
  • Travail à fournir pour maîtriser l’acquisition de données PLEIADES
  • Indispensable si on veut des estimations précisément datées

Etape 2

  • Le nettoyage (filtering des nuages, normalisation) doit être consolidé et demande validation
  • Annotation ou récupération d’autres données annotées, 2 possibilités :
    • Améliorer les annotations actuelles manuellement
    • Récupérer d’autres images annotées ou annotations pour nos images

Etape 3

  • Améliorations secondaires par rapport à l’amélioration de la qualité des annotations
  • Suivre l’état de l’art à l’affût de nouveautés (modèle pré-entraînés sur HuggingFace)

Etape 4

  • API à développer au delà du prototype actuel en fonction des besoins des clients

Etape 5

  • Application de visualisation à développer au delà du prototype actuel en fonction des besoins des clients

Etape 6 :

  • Analyse des résultats encore insuffisante et à pousser

En plus

  • Sentinel 2 : Poursuite des travaux de Judith Nabec sur images Sentinel 2 plus simples d’acquisition, et à résolution spectrale plus élevée (ou sur d’autres images)

La suite

  • Fin de la phase d’expérimentation
  • Beaucoup de cas d’usage identifiés et de clients finaux
  • Nécessité de monter un véritable projet pour chaque cas d’usage avec des moyens adaptés
  • Ce qui permettra de hiérarchiser les améliorations

Merci pour votre attention !
